par
CADRE
1
14
14
14
14
15
15
16
16
22
23
23
24
24
25
26
26
27
27
28
29
20
21
17
17
17
17
18
19
19
13
13
2
3
4
5
6
6
6
6
6
6
6
7
8
9
10
11
12
12
46
30
40
32
33
33
33
33
34
34
35
35
36
37
38
38
38
38
39
40
40
41
41
42
42
43
44
45
48
48
52
1
FRAME 450 RALLY WHITE
7640310100028
Non disponible
2
FOOTREST BRACKET RIGHT
76403139000
Non disponible
3
FOOTREST BRACKET LEFT
76403138000
Non disponible
4
Mechanical Stop
76413050010
Non disponible
5
BOLT
76413050030
Non disponible
6
LOCK WASHER 8MM
36003014000
$5,31 Prix unitaire TTC
7
CHAIN SLIDING PART
76404066000
Non disponible
8
BUSHING 8,2X10X20
51103053051
$8,86 Prix unitaire TTC
9
HH collar screw M8x35 TX40
0025080356
$8,57 Prix unitaire TTC
10
FOOTREST RIGHT RALLY 07
76203041250
$225,82 Prix unitaire TTC
11
FOOTREST LEFT RALLY 07
76203040250
$241,25 Prix unitaire TTC
12
BOLT FOR FOOTREST 9,8 X 50
54603044000
$15,50 Prix unitaire TTC
13
FOOTREST SPRING L/S & R/S
54603041000
$10,92 Prix unitaire TTC
14
washer DIN 125 A 10.5
0125100003
$5,31 Prix unitaire TTC
15
PIN DIN0094-3,2X25 STEEL
0094032253
$2,00 Prix unitaire TTC
16
RUBBER GROMMET 30X20-M8X20
76305062000
Non disponible
17
FIXING SCREW TANK
76407063000
Non disponible
18
RADIATOR STRUT
76403005030
Non disponible
19
FUEL TANK SUPPORT PLATE
76403034000
Non disponible
20
ENGINE SUPPORT RIGHT
76403106000
Non disponible
21
ENGINE SUPPORT LEFT
76403105000
Non disponible
22
CROSS MEMBER
76403005040
Non disponible
23
RUBBER INSERT
76203005031
$54,05 Prix unitaire TTC
24
BUSH ENGINE SUPPORT
76203005050
Non disponible
25
PRESS IN NUT
76403044000
Non disponible
26
HH collar screw M8x25
0025080256
$4,27 Prix unitaire TTC
27
WASHER DIN9021-A 6,4
0021060003
$5,31 Prix unitaire TTC
28
ENGINE GUARD BRACKET CPL.
76412099024
Non disponible
29
SPACER BUSHING CHAIN GUARD
76430047005
Non disponible
30
BUSHING
76304266001
Non disponible
31
HH collar screw M6x35 TX30
0025060356
$7,09 Prix unitaire TTC
32
PAIR OF WASHERS M10 NORDLOCK
50233041100
$8,86 Prix unitaire TTC
33
HH collar screw M8x20
0025080206
$5,31 Prix unitaire TTC
34
ELASTOMER BEARING
76203018000
Non disponible
35
COLLAR BUSH FOR ELAST.BEARING
76203019000
Non disponible
36
COLLAR NUT M10 WS=13
54630044000
$5,09 Prix unitaire TTC
37
AH SCREW DIN0912-M10X160
0912101603
$14,03 Prix unitaire TTC
38
NUT F.TANK BRAKET REAR
60512063050
$55,42 Prix unitaire TTC
39
SELF LOCKING NUT M6 10.9
56509064100
$5,31 Prix unitaire TTC
40
HH collar screw M6x35 TX30
0025060356
$7,09 Prix unitaire TTC
41
HH SCREW DIN0933-M 8X10
0933080103
$3,54 Prix unitaire TTC
42
RUBBER GROMMET 20X11/M6X18 01
58538010000
Non disponible
43
SELF LOCKING NUT M10 CU WS=14
54310086100
$5,31 Prix unitaire TTC
44
CHAIN SPROCKET COVER
76403096000
Non disponible
45
STEERING HEAD LOCK 08
78003035000
$92,37 Prix unitaire TTC
46
WASHER DIN0125-A 6,4
0125060003
$3,54 Prix unitaire TTC
48
NUT PLATE
76403007000
Non disponible
52
HH COLLAR SCREW M8X40 TX40
0025080406
$8,57 Prix unitaire TTC

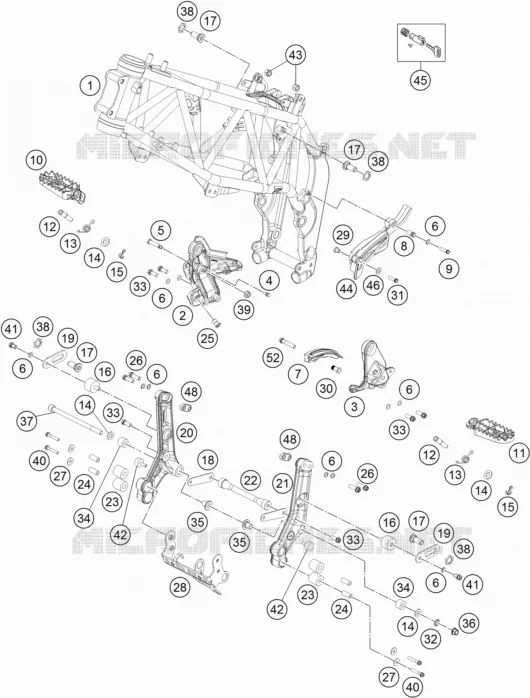

Retrouvez sur cette page le schéma détaillé CADRE HUSQVARNA. Cette vue éclatée permet d'identifier les différents composants dont vous avez besoin pour entretenir votre machine et retrouver rapidement leur référence de pièce d'origine HUSQVARNA.


Les schémas ne sont pas contractuels, en cas de doute, nos professionnels sont présents pour répondre à vos questions. Lors de l'ajout d'une pièce au panier, faites attention à commander la quantité souhaitée. Le prix unitaire indiqué est bien le prix pour chaque référence en quantité 1.

Liste des modèles compatibles

WW-WW

Monde

FR 450 450 2017
